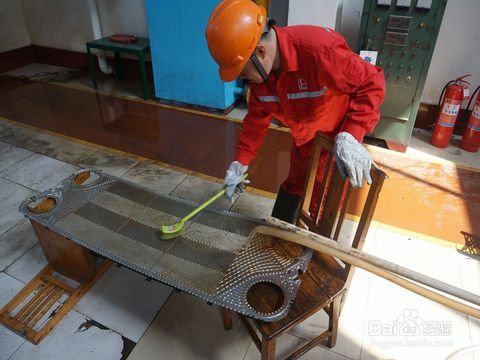

板式換熱器維修/清洗時(shí)需要注意的事項：板式換熱器清洗水垢的工藝要求，板式換熱器維修酸洗溫度：提升酸洗溫度有利于提高除垢效果．如果溫度過(guò)高就會(huì )加劇酸洗液對換熱器板片的腐蝕，通過(guò)反復試驗發(fā)現，酸洗溫度控制在60~E為宜。酸洗液濃度：根據反復試驗得出，酸洗液應按甲酸81．O％、水17．O％、緩沖劑1．2％、表面活性劑0．8％的濃度配制，清洗效果極佳。酸洗方法及時(shí)間：酸洗方法應以靜態(tài)浸泡和動(dòng)態(tài)循環(huán)相結合的方法進(jìn)行。酸洗時(shí)間為先靜態(tài)浸泡2 h，然后動(dòng)態(tài)循環(huán)3～4 h。在酸洗過(guò)程中應經(jīng)常取樣化驗酸洗濃度，當相鄰兩次化驗濃度差值低于0．2％時(shí)，即可認為酸洗反應結束。鈍化處理：酸洗結束后，板式換熱器表面的水垢和金屬氧化物絕大部分被溶解脫落，暴露出嶄新的金屬，極易腐蝕，因此在酸洗后，對換熱器板片進(jìn)行鈍化處理。

板式換熱器維修應注意的事項

① 改換有裂紋或穿孔板片，在現場(chǎng)用透光法查找板片裂紋。

②調整運轉參數，使其到達設計條件。

③換熱器維修組裝時(shí)夾緊尺寸應契合請求，并不是越小越好。

④板式換熱器板片資料合理匹配。

 板式換熱器維修不銹鋼板式換熱器流道指板式換熱器內，相鄰兩板片組成的介質(zhì)流動(dòng)通道。一般情況下，將若干個(gè)流道按并聯(lián)或串聯(lián)的費那個(gè)是連接起來(lái)，以形成冷、熱介質(zhì)通道的不同組合。流程組合形式應根據換熱和流體阻力計算，在滿(mǎn)足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到的傳熱效果。因為在傳熱表面兩側對流換熱系數相等或接近時(shí)傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時(shí)，仍以平均流速進(jìn)行計算。由于U形單流程的接管都固定在壓緊板上，拆裝方便。
